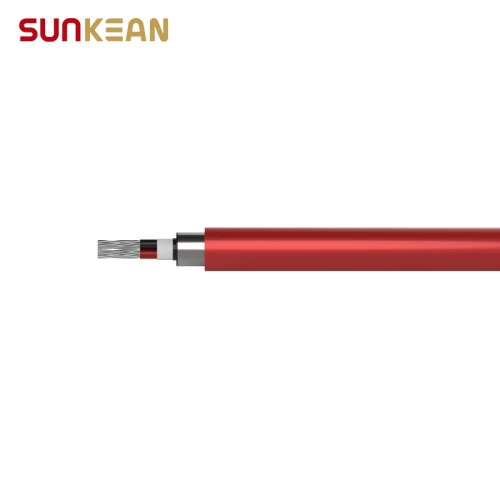

كابل الطاقة الشمسية 1.5 كيلو فولت موصل من الألومنيوم ثنائي النواة 2PfG 2642 PV1500DC-AL DB
- نموذج
- 2PfG 2642 PV1500DC-AL قاعدة بيانات
ممتلكات
- درجة الحرارة المقدرة
- -40 درجة مئوية ~ 90 درجة مئوية
- الحد الأقصى لدرجة حرارة الدائرة القصيرة
- 250 درجة مئوية / 5 ثوان
- الجهد الذي تم اختباره
- 6.5 كيلو فولت تيار متردد / 5 دقائق
- الجهد المقدر
- تيار مستمر 1500 فولت U0/U=1000 فولت

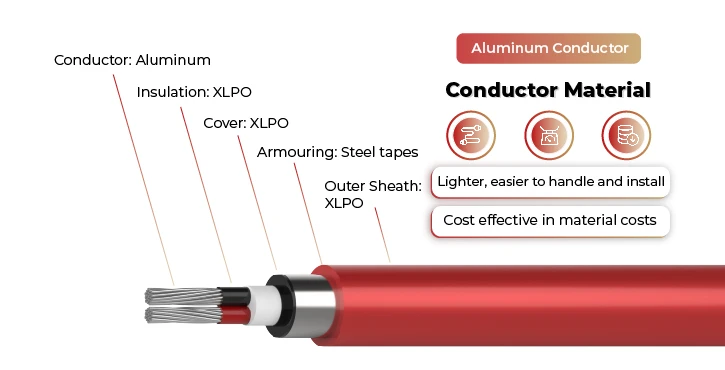

- موصل
- سبائك الألومنيوم المجدولة، الفئة 2، 2×10~400 مم²
- العزل
- إكس إل بي أو
- غطاء
- إكس إل بي أو
- التدريع
- أشرطة فولاذية
- الغلاف الخارجي
- إكس إل بي أو
- اختبار اللهب
- اي اي سي 60332-1
تقييم
وصف
مزايا كابل الطاقة الشمسية 2PfG 2642 PV1500DC-AL DB
كابل الطاقة الشمسية 1.5 كيلو فولت موصل من الألومنيوم ثنائي النواة 2PfG 2642 PV1500DC-AL DB
كابل جهد منخفض مقاوم للأشعة فوق البنفسجية. مناسب بشكل خاص للتطبيقات الخارجية نظرًا للغلاف الخارجي القوي للغاية. وفقًا لمعيار TÜV Rheinland 2PfG2642 /01.22 للكابلات المصنوعة من الألومنيوم والتثبيت المحمي والثابت في الأرض.
· مناسبة للدفن المباشر
· مقاومة للأشعة فوق البنفسجية
· مقاومة للرطوبة الشعاعية
· مثبطات اللهب lEC 60332-1
· أشرطة فولاذية مدرعة، مناسبة للتأريض والحماية الأرضية
البيانات الفنية لكابل الطاقة الشمسية 2PfG 2642 PV1500DC-AL DB
درجة الحرارة المقدرة | -40 درجة مئوية ~ 90 درجة مئوية | |
الحد الأقصى لدرجة حرارة الدائرة القصيرة | 250 درجة مئوية / 5 ثوان | |
الجهد الذي تم اختباره | 6.5 كيلو فولت تيار متردد / 5 دقائق | |
الجهد المقدر | تيار مستمر 1500 فولت U0/U=1000 فولت | |
كابل الطاقة الشمسية 2PfG 2642 PV1500DC-AL DB وصف المنتج
اسم الكابل | المقطع العرضي (مم²) | سمك العزل (مم) | سمك السترة (مم) | مدرعة OD (مم) | كابل OD (مم) | الحد الأقصى لمقاومة الموصل (Ώ/كم، 20 درجة مئوية) |
كابل الطاقة الشمسية 1.5 كيلو فولت موصل من الألومنيوم ثنائي النواة 2PfG 2642 PV1500DC-AL DB | 2 × 10 | 0.80 | 1.80 | 14.40 | 18.00 | 3.08 |
2 × 16 | 0.90 | 1.80 | 17.20 | 20.00 | 1.91 | |
2 × 25 | 1.00 | 1.80 | 20.20 | 22.80 | 1.200 | |
2 × 35 | 1.10 | 1.80 | 22.80 | 25.20 | 0.868 | |
2 × 50 | 1.20 | 1.80 | 25.20 | 28.20 | 0.641 | |
2 × 70 | 1.20 | 1.90 | 30.80 | 32.20 | 0.443 | |
2x95 | 1.30 | 2.00 | 35.40 | 37.00 | 0.320 | |
2 × 120 | 1.30 | 2.20 | 38.80 | 40.80 | 0.253 | |
2 × 150 | 1.40 | 2.30 | 43.40 | 44.40 | 0.206 | |
2 × 185 | 1.60 | 2.50 | 47.60 | 49.00 | 0.164 | |
2 × 240 | 1.70 | 2.60 | 52.80 | 54.20 | 0.125 | |
2 × 300 | 1.80 | 2.80 | 58.20 | 59.40 | 0.1000 | |
2 × 400 | 2.00 | 3.10 | 67.60 | 66.80 | 0.0778 |
