موصل الطاقة الشمسية H4 IP68 TÜV & UL
- نموذج
- ح4
ممتلكات
- تكنولوجيا حاصلة على براءة اختراع
- رادسوك
- شهادة
- موافقة مزدوجة من TÜV وUL
- متطلبات
- RoHS و NEC
تقييم
وصف
المزايا

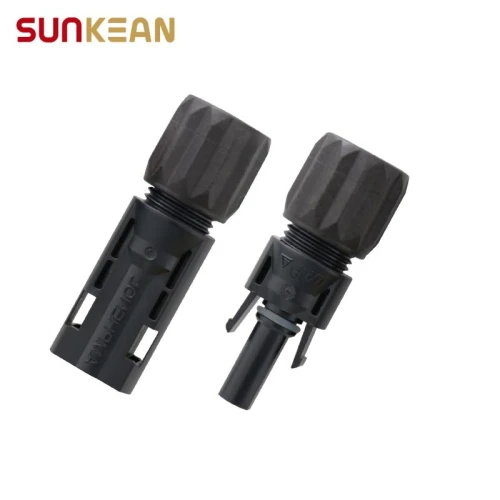

موصل الطاقة الشمسية H4 IP68 TÜV & UL
· تكنولوجيا RADSOK الحاصلة على براءة اختراع
· مقاومة اتصال منخفضة
· مقاومة طويلة الأمد للأشعة فوق البنفسجية
· موافقة مزدوجة من TUV وUL
· تصنيف IP68 (عند التزاوج)
· سهولة القفل والفتح، وإغلاق قوي
· أداة فك الضغط البسيطة تلبي متطلبات NEc
· متوافق مع RoHS
· جاهز للتجميع الميداني
وصف المنتج
اسم المنتج | غرض | موصل التوصيل | ||
موصل الطاقة الشمسية H4 IP68 TÜV & UL | الجهد المقدر | 1000 فولت تيار مستمر (TÜV) 1500 فولت تيار مستمر (UL) | ||
التيار المقدر | 25 أمبير (2.5 مم²)، 35 أمبير (4 مم²)، 45 أمبير (6 مم²) 15 أمبير (14 أمبير)، 20 أمبير (12 أمبير)، 30 أمبير (10 أمبير) | |||
اختبار الجهد | 6 كيلو فولت لمدة دقيقة واحدة، نبضة 10 كيلو فولت (1.2/50 ميكروثانية) (IEC) | |||
مقاومة الاتصال النموذجية | ≤0.3مΩ | |||
نطاق درجة الحرارة المحيطة | -40 درجة مئوية ~ +85 درجة مئوية | |||
مواد الاتصال | نحاس مطلي بالقصدير | |||
نظام الاتصال | مُخرطة/مُشكَّلة على البارد (CF) أو مُدموغة ومُشكَّلة (S&F) | |||
حجم الكابل | Ø4.5 مم إلى Ø7.8 مم | |||
نطاق الكابل OD | 2.5 مم²/14AWG، 4.0 مم²/12AWG، 6.0 مم²/10AWG | |||
آلية القفل | يتوافق مع متطلبات دليل NEC 2014 690.33(C) للقفل الذاتي باستخدام أداة الفتح المطلوبة | |||
تخفيف إجهاد الكابل | غدة ضغط تتميز بصمولة غدة انزلاقية تحد من عزم الدوران | |||
درجة الحماية | IP68 (1 متر، 1 ساعة) | |||
فئة اللهب | يو ال 94-V0 | |||
